Generator dokumentacji opakowań transportowych
JORMUNGAND przygotowuje rysunek produkcyjny, PDF techniczny, kartę klienta, rysunki wykonawcze, materiałówkę oraz pliki DWG i DXF dla trzech typów palet i trzech typów skrzyń.
01 — Skąd to narzędzie
Przy każdej skrzyni powtarzała się ta sama praca: rysunek dla stolarni, wymiary dla klienta, lista materiału do zamówienia i długości z kątami cięcia dla każdego zastrzału. Ręcznie zajmuje to dużo czasu, a każda zmiana wymiaru oznacza poprawianie wszystkiego od nowa.
JORMUNGAND robi tę część z jednego zestawu danych. Dokumenty powstają razem, więc liczby na karcie klienta, w materiałówce i na rysunkach się zgadzają.
02 — Modele

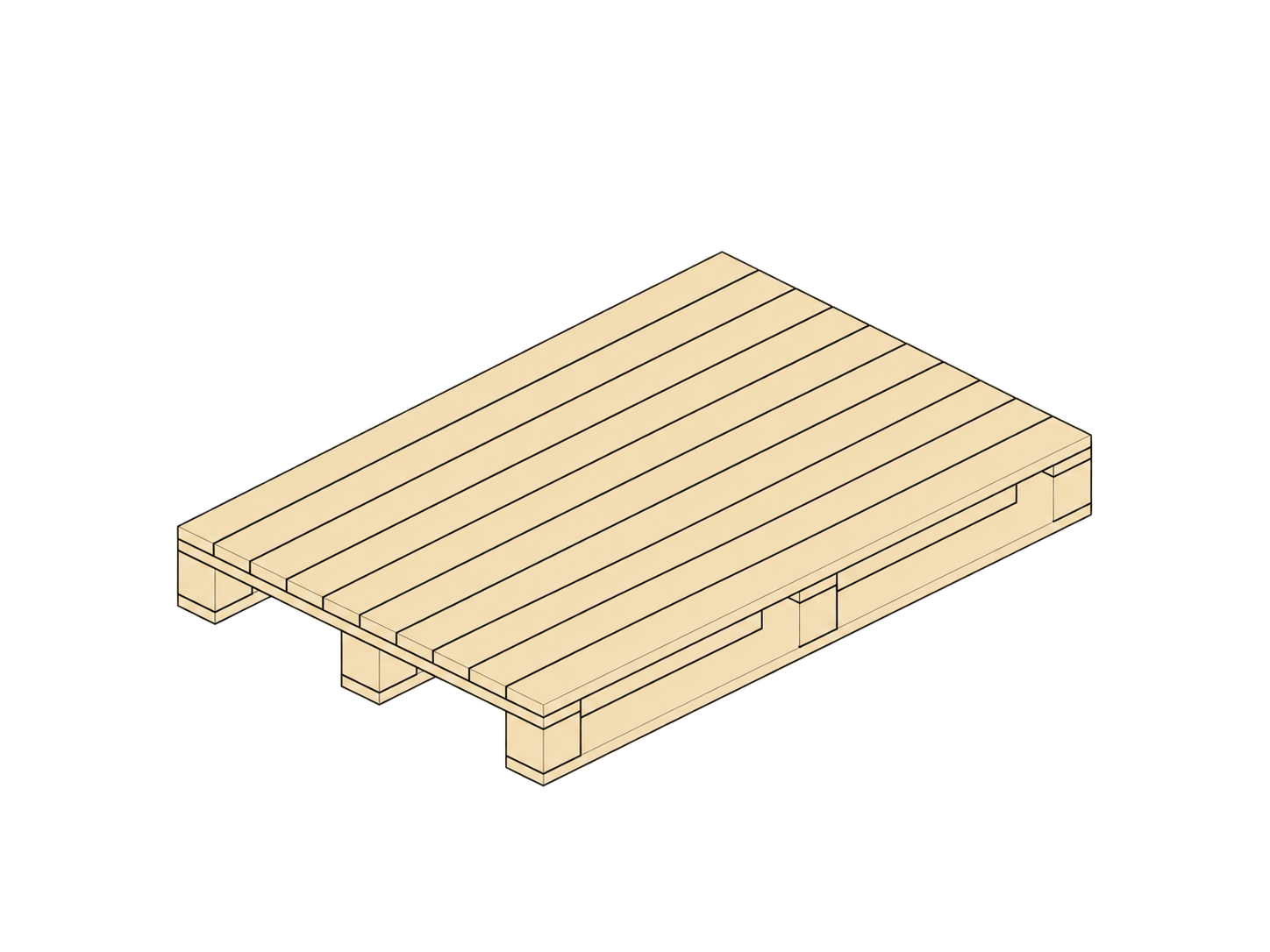

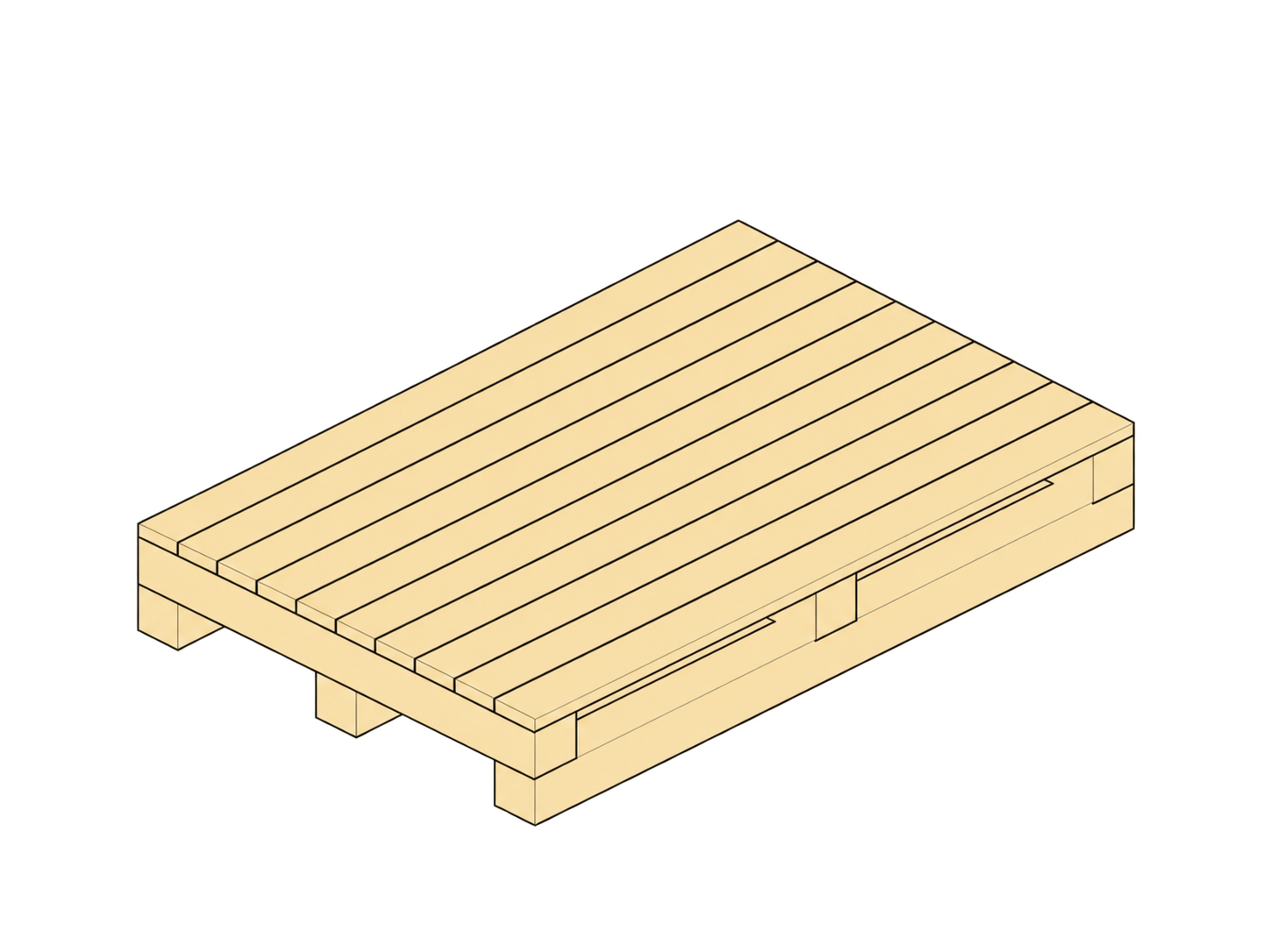

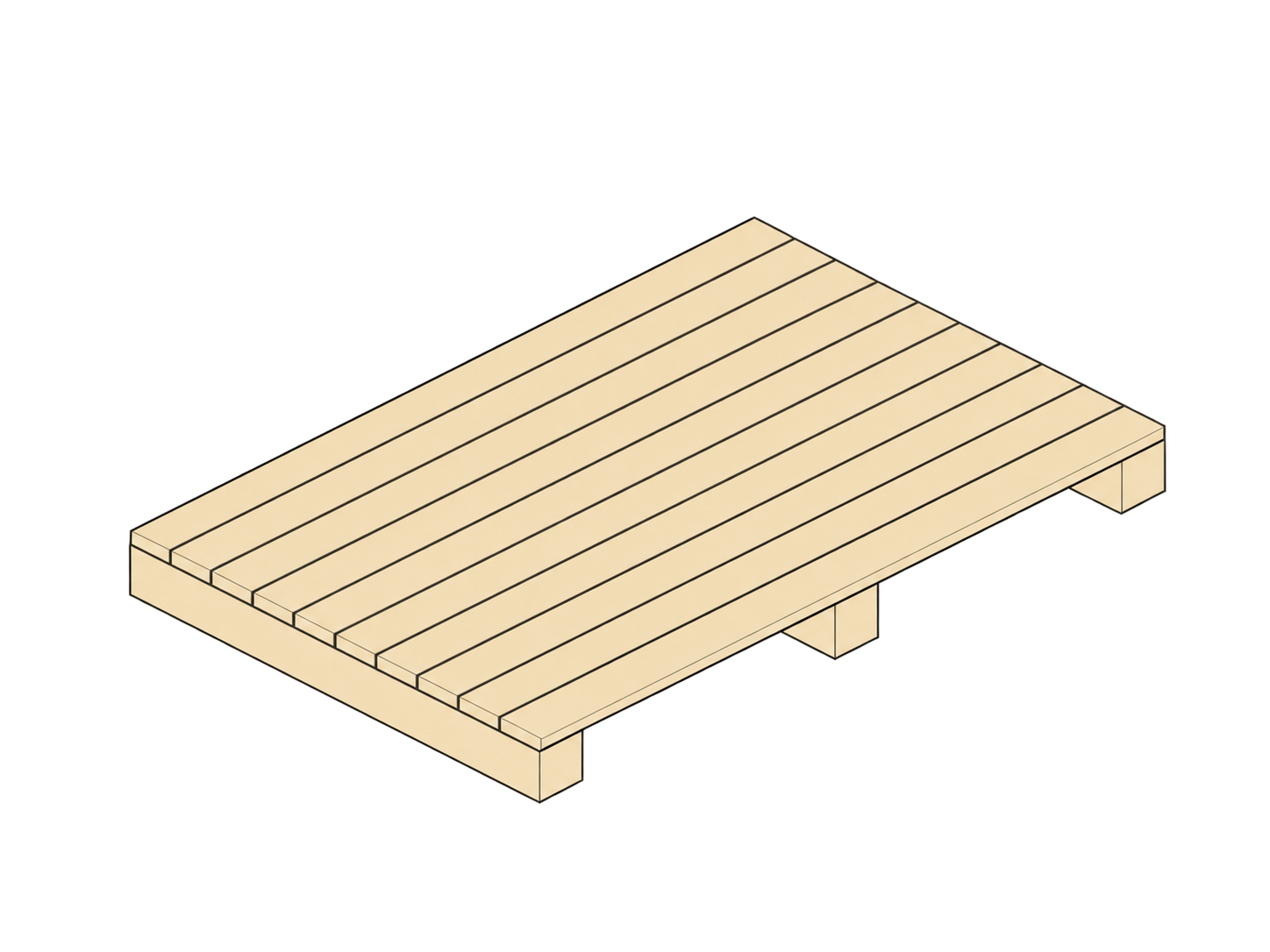

Palety

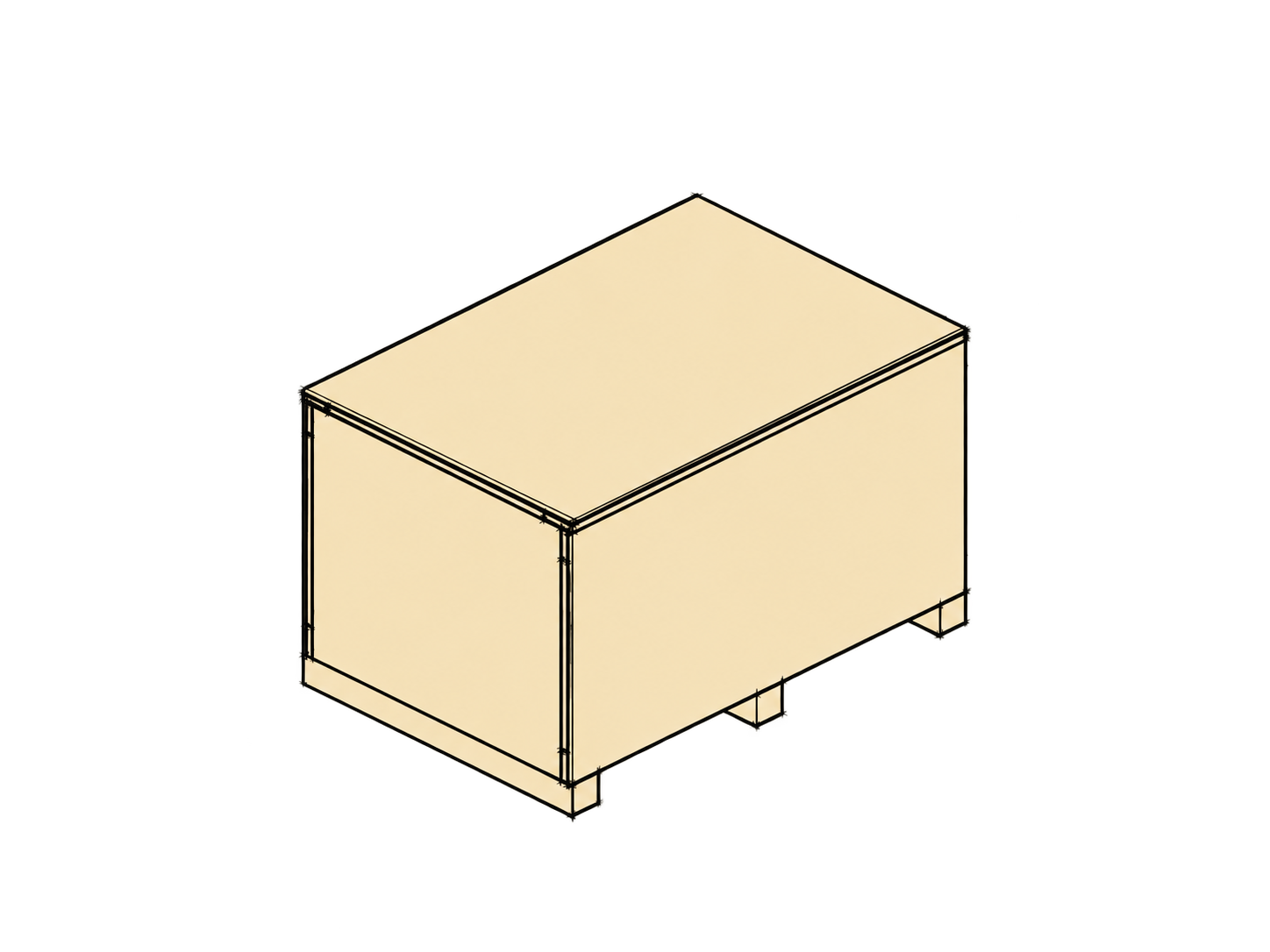

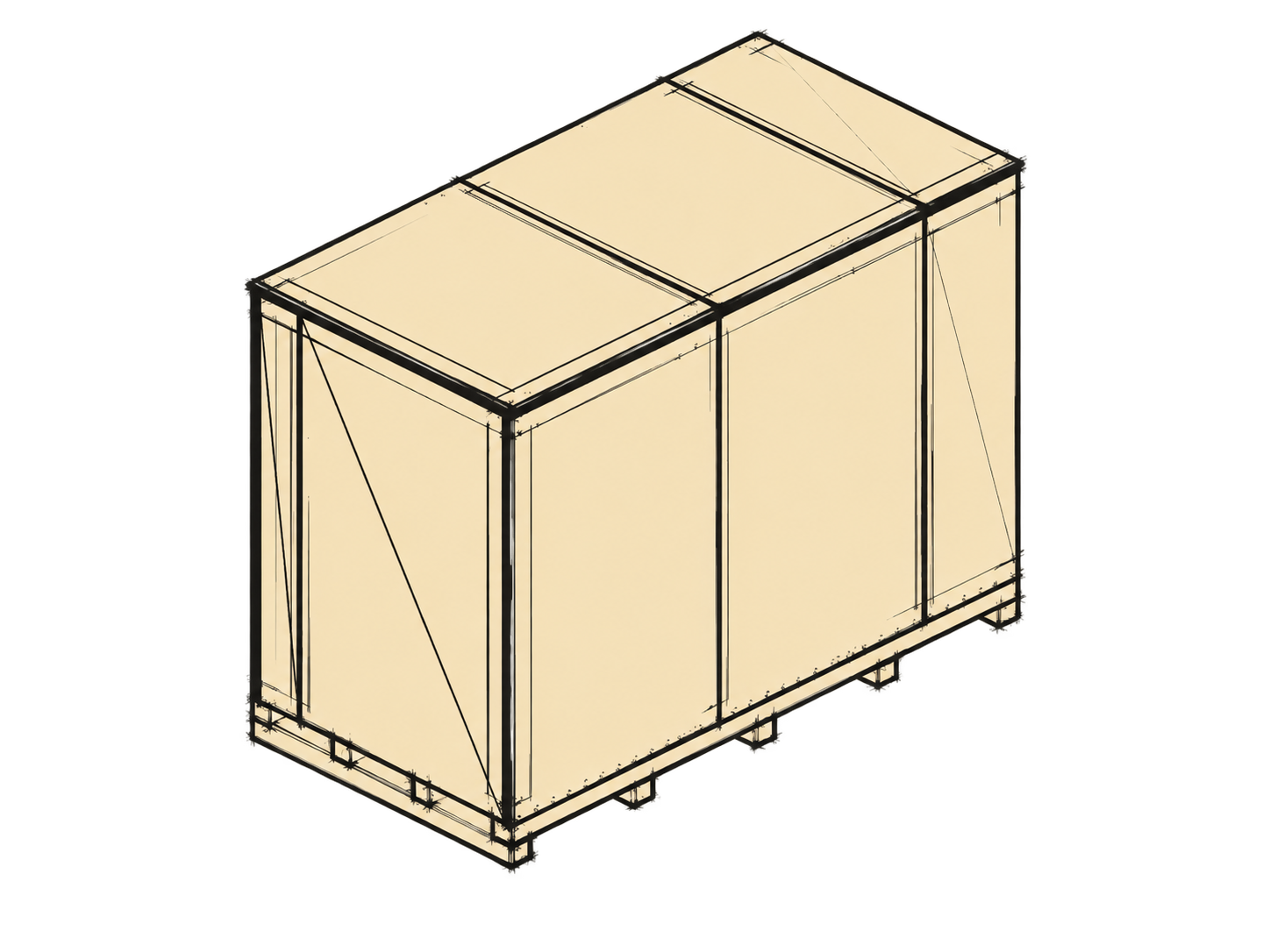

Skrzynie
03 — Dokumenty
Poniżej prawdziwe arkusze wygenerowane przez JORMUNGAND. Kliknij podgląd, żeby obejrzeć go w pełnej rozdzielczości.
Dla stolarni i kontroli
Arkusz do przekazania na produkcję: widok całej skrzyni i podstawy, rzuty z wymiarami, dane projektu oraz zestawienie elementów. Pozwala sprawdzić konstrukcję i przygotować pracę w warsztacie.
Dla stolarza przy stole
Osobny arkusz dla każdej ściany. Widok konstrukcyjny w skali 1:10 z wymiarami, lista elementów tej ściany i przekrój warstw.
Na przykładzie: ściana długa 1, poszycie sklejką iglastą 10 mm na deskach 25 mm, razem 35 mm.
Dla klienta
Jedna strona do wysłania z ofertą lub do zatwierdzenia. Kolorowa izometria skrzyni i podestu, trzy rzuty z wymiarami zewnętrznymi i tabela danych głównych.
Dla osoby przy pile
Zastrzały rozpisane element po elemencie: długość, przekrój, liczba sztuk i dwa kąty cięcia. A i B to obrót piły od cięcia prostego, więc można ciąć bez przeliczania.
| Element | Dł. | A | B |
|---|---|---|---|
| Ściana długa · 2 szt. | 1785 | 52° | 38° |
| Wieko · 1 szt. | 1909 | 32° | 58° |
Dla zaopatrzenia i wyceny
Lista całej skrzyni: deski, zastrzały, sklejka, kantówki, gwoździe i śruby z wymiarem i ilością. Na końcu podsumowanie objętości drewna, powierzchni poszycia i masy opakowania.
Dla konstruktora
Rysunek jako plik do dalszej pracy w programie CAD. Gdy klient chce zmiany, której generator nie przewiduje, poprawiasz gotową geometrię zamiast rysować od zera.
Do wymiany plików
Ta sama geometria w otwartym formacie. Przydaje się, gdy rysunek trafia do kogoś, kto pracuje w innym programie niż Ty.
04 — Demo
Demo kończy się po 14 dniach albo po trzech poprawnie ukończonych projektach, zależnie od tego, co nastąpi pierwsze.
Uruchom generator05 — Cennik
Pierwsze 10 firm
499 złnetto / miesiąc
Cena gwarantowana przez 24 miesiące.
Zacznij od demo690 złnetto / miesiąc
Albo 6900 zł netto za rok.
Zacznij od demo
